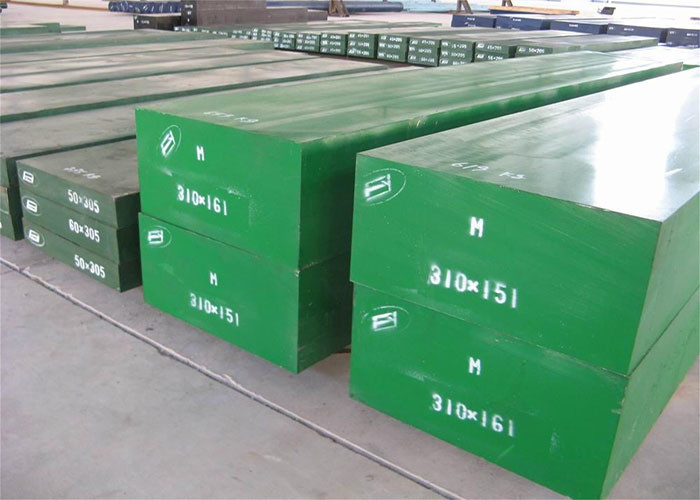

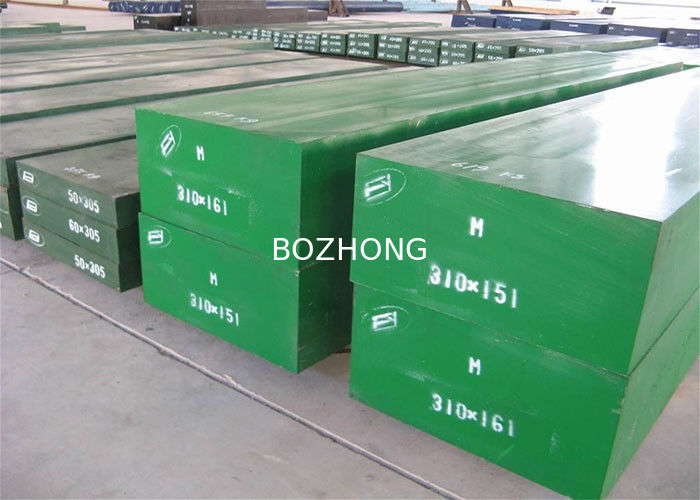

DIN x38CrMoV5-1 de Plaat Corrosiebestendige Goede Bewerkbaarheid van het Legeringsstaal

Benaming door normen

Mat. Nee.	DIN	EN	AISI
1.2343	X38CrMoV5-1	X27CrMoV51	H11

Chemische samenstelling (in gewicht%)

C	Si	Mn	Cr	Mo	Ni	V	W	Anderen
0,37	1.0	0,38	5.15	1,30	-	0.40	-	-

Beschrijving
H11 is een van de Hot Work, Chromium-type gereedschapsstaalsoorten. Het heeft een relatief laag koolstofgehalte en heeft een goede taaiheid en hardt uit door luchtdoving door warmtebehandeling. Goede combinatie van taaiheid, hardheid en slijtvastheid in warm. Weerstand tegen zacht worden en scheuren.

Toepassingen
H11 wordt vaak gebruikt voor sterk belaste structurele onderdelen zoals landingsgestellen van vliegtuigen. Het is bestand tegen zacht worden bij temperaturen tot 537 ^o C en behoudt een goede taaiheid en taaiheid, zelfs bij sterkteniveaus in de orde van grootte van 275 ksi. Gereedschap voor het warm smeden van licht metaal. Gereedschap voor spuitgieten onder druk. Matrijzen, doornen, ponsmachines, messen, vormen. Deze kwaliteit kan watergekoeld worden. Voor de hoogste eisen hebben we UTOPMO1 EFS aanbevolen.

Fysische eigenschappen (gemiddelde waarden) bij omgevingstemperatuur
Elasticiteitsmodulus [103 x N / mm ² ]: 215, 176 (bij 500 ^o C), 165 (bij 600 ^o C)
Dichtheid [g / cm ³ ]: 7,80, 7,64 (bij 500 ^o C), 7,60 (bij 600 ^o C)
Warmtegeleidingsvermogen [W / mK]: 25, 28,5 (bij 500 ^o C), 29,3 (bij 600 ^o C)
Elektrische soortelijke weerstand [Ohm mm2 / m]: 0,52, 0,86 (bij 500 ^o C), 0,96 (bij 600 ^o C)
Specifieke warmtecapaciteit [J / gK]: 0,46, 0,55 (bij 500 ^o C), 0,59 (bij 600 ^o C)

Lineaire thermische uitzettingscoëfficiënt ^{10-6 o} C ^-1

20-100 o C	20-200 o C	20-300 o C	20-400 o C	20-500 o C	20-600 o C	20-700 o C	20-700 o C
9.8	12.5	13,0	13.2	13.5	13,7	13.8	14.0

Continuous Cooling Transformation (CCT) Diagram

Klik op de afbeelding om het diagram te vergroten.

Zacht gloeien
Verwarm tot 800-840 ^o C, koel langzaam in de oven. Dit geeft een maximale Brinell-hardheid van 229.

Stress verlichtend
Spanningsverlichtend om bewerkingsspanningen te verwijderen, moet worden uitgevoerd door te verwarmen tot 650 ^o C, een uur lang op warmte te houden, gevolgd door luchtkoeling. Deze bewerking wordt uitgevoerd om vervorming tijdens warmtebehandeling te verminderen.

Verharding
Harden uit bij een temperatuur van 1000-1040 ^o C gevolgd door blussen met lucht, olie blussen of blussen met warm bad 500-550 ^o C. De hardheid na blussen is 50-56 HRC.

Tempereren
Tempereertemperatuur: Zie de onderstaande gegevens.

Tempereertemperatuur ( ^o C) versus hardheid (HRC)

100 o C	200 o C	300 o C	400 o C	500 o C	550 o C	600 o C	650 o C	700 o C
53	52	52	52	54	52	48	38	30
1845	1790	1790	1790	1910	1790	1570	1200	970

Ontlaten Diagram

Klik op de afbeelding om het diagram te vergroten.

Diagram Temperingstemperatuur - Mechanische eigenschappen

Klik op de afbeelding om het diagram te vergroten.

Diagram Temperingstemperatuur - Mechanische eigenschappen

Klik op de afbeelding om het diagram te vergroten.

Smeden
Heet vormtemperatuur: 1100-900 ^o C.

Koud werken
Koud werken kan gemakkelijk worden bereikt met H11 door middel van conventionele methoden.

Bewerkbaarheid
De bewerkbaarheid is redelijk goed, ongeveer 75% van die van de W-groep waterhardende laaggelegeerde gereedschapsstaalsoorten.

Corrosieweerstand
Dit is een staallegering en niet corrosiebestendig. Het zal roesten, tenzij beschermd.

Lassen
H11 is een gemakkelijk lasbare legering volgens conventionele methoden.

Vervaardigde formulieren: Zie het Dimensional Sales Program.

Disclaimer
De hierin gepresenteerde informatie en gegevens zijn typische of gemiddelde waarden en zijn geen garantie voor maximale of minimale waarden. Toepassingen die specifiek zijn voorgesteld voor hierin beschreven materiaal zijn uitsluitend bedoeld ter illustratie om de lezer in staat te stellen zijn eigen evaluatie te maken en zijn niet bedoeld als garanties, expliciet of impliciet, voor geschiktheid voor deze of andere puposes. Er is geen garantie dat de ontvanger van deze literatuur bijgewerkte edities zal ontvangen zodra deze beschikbaar komen.
